CNC kuličkový šroub
základní Popis
Kuličkové šrouby CNC jako hlavní součást převodovky v CNC zařízení zdůrazňují vysokou přesnost a nízkou{0}}ztrátovou charakteristiku převodu, s kompaktní konstrukcí a pohodlnou montáží a demontáží. Během provozu vykazují nízký třecí odpor, nižší spotřebu energie a malou vůli převodu, čímž účinně snižují odchylku posuvu a zlepšují rychlost obrábění obrobku. Jsou kompatibilní s různými automatizovanými CNC stroji, stabilně dokončují rychlý posuv, přesné polohování a mikro-nastavení. Při dlouhodobém používání- se snadno nedeformují ani neopotřebují, což má za následek dlouhou životnost. Kuličkové šrouby, které splňují jak obecné potřeby obrábění, tak i vysoce-standardní aplikace, jako je výroba přesných forem a dokončování hardwaru, jsou nepostradatelnými základními součástmi pro zlepšení efektivity zpracování a kvality CNC zařízení.

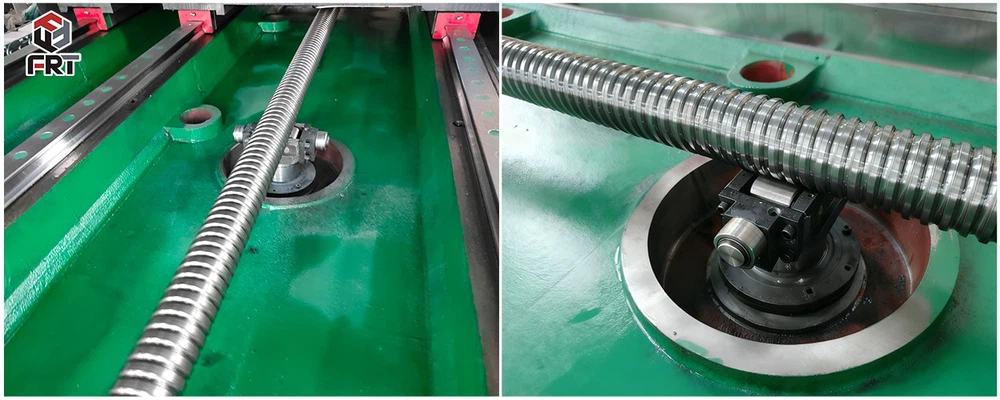

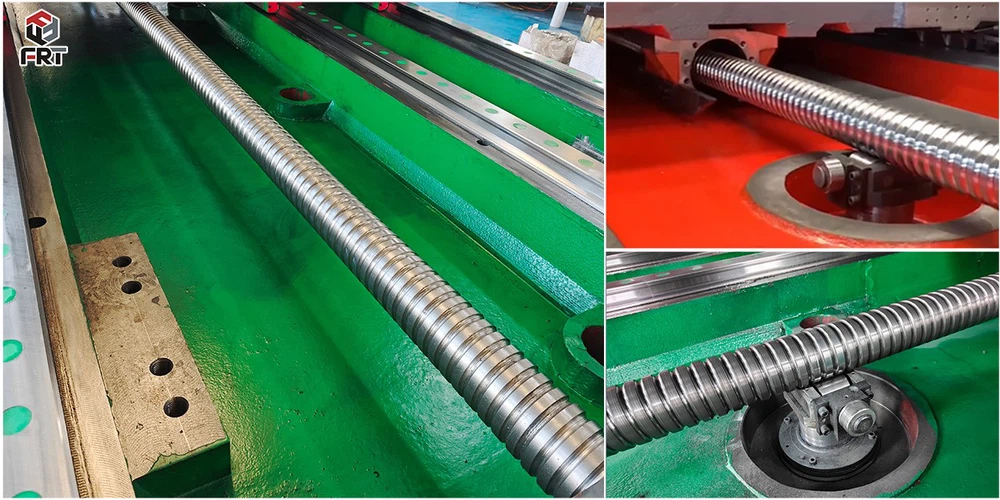

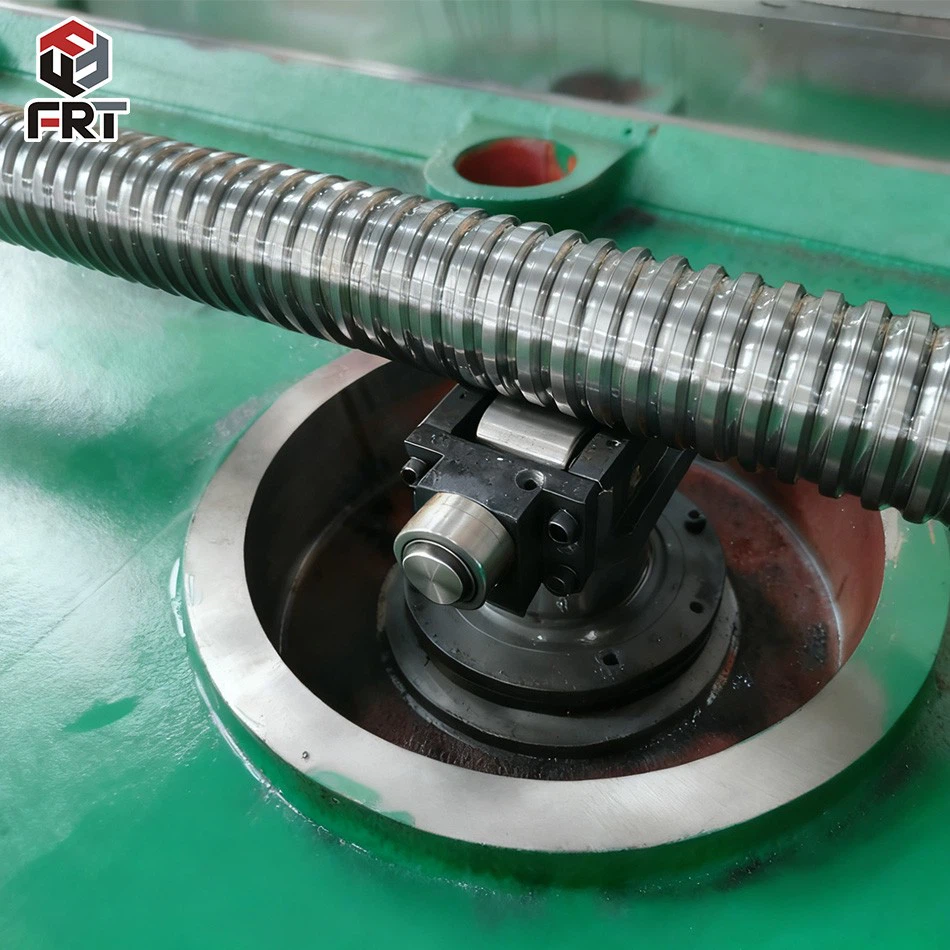

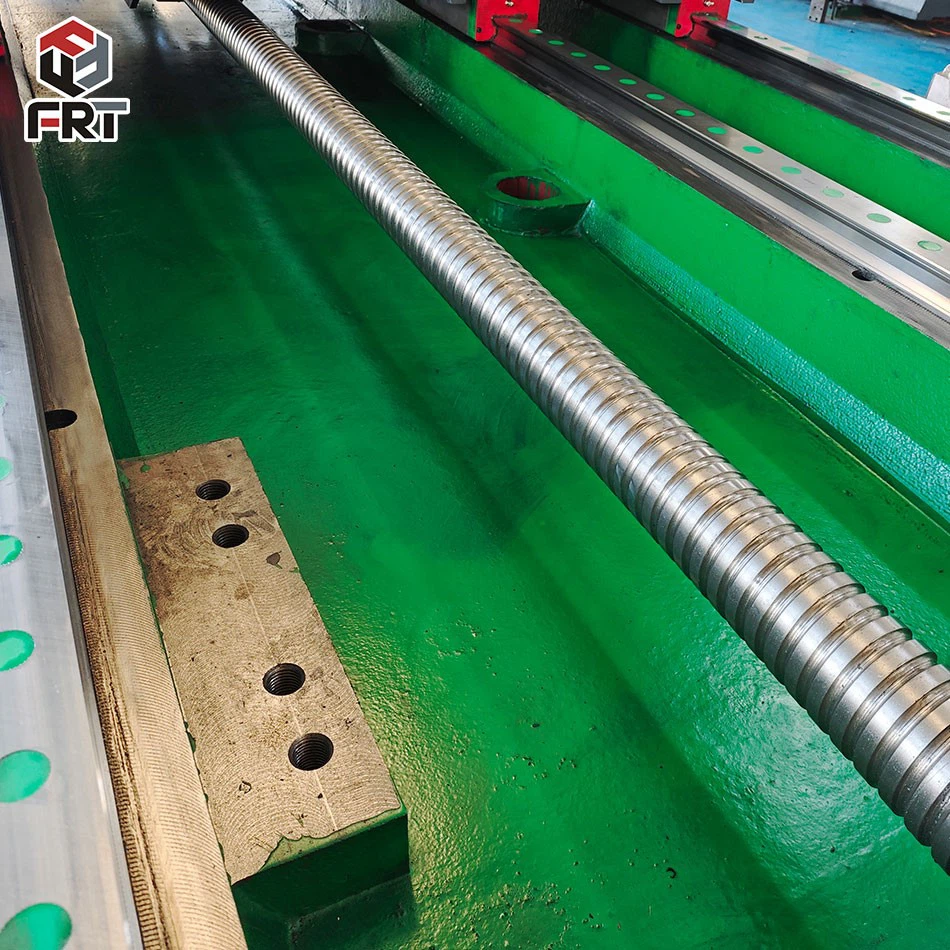

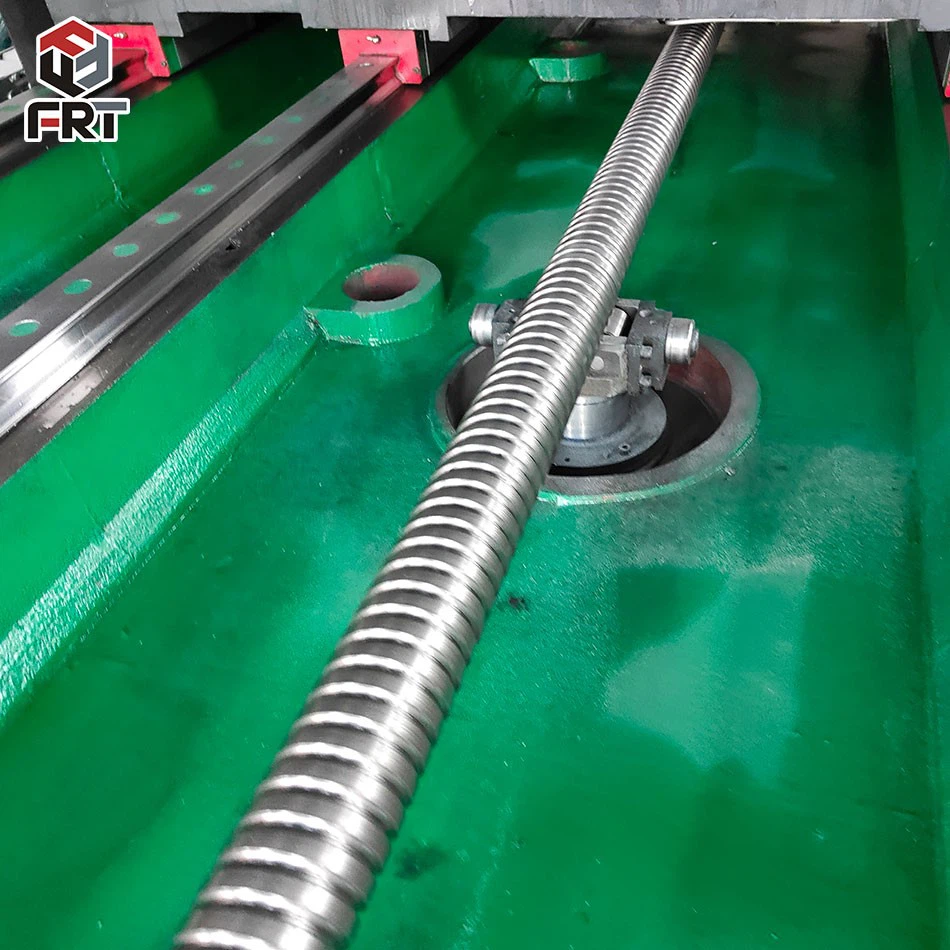

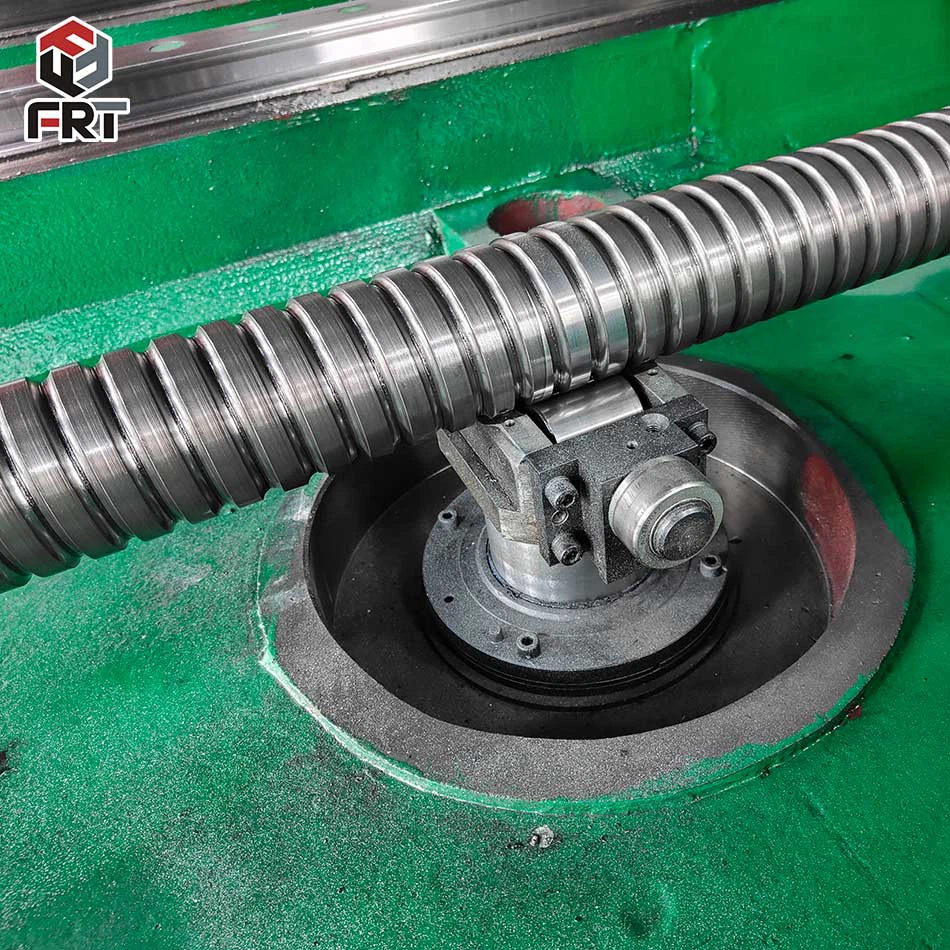

obraz
Parametr modelu kuličkového šroubu pro cNC portálový mil / podlahový vyvrtávací stroj
|
Model |
Jmenovitý průměr (mm) |
olovo (mm) |
Průměr kuličky (mm) |
Jmenovité dynamické zatížení (kN) |
Jmenovité statické zatížení (kN) |
Třída přesnosti |
|
FF5010 |
50 |
10 |
7.144 |
96 |
215 |
C3/C5 |
|
FF6316 |
63 |
16 |
9.525 |
138 |
325 |
C3/C5 |
|
FF8020 |
80 |
20 |
11.112 |
186 |
452 |
C3/C5 |
|
FF6320 |
63 |
20 |
9.525 |
145 |
332 |
C5 |
|
FF8025 |
80 |
25 |
11.112 |
192 |
460 |
C5 |
|
Model |
Kompatibilní polohy os obráběcího stroje |
Základní použitelné scénáře |
|
FF5010 |
W-osa: Posuv vyvrtávací tyče, posuv boční frézovací hlavy |
Jemné-vyladění posuvu a přesný malý-pohyb pro podlahové-vyvrtávačky |
|
FF6316 |
Osa Z-: Posuv vřetena,-těžký stůl |
Těžké řezání na portálových frézkách, hlavní posuv pro podlahové-vyvrtávačky |
|
FF8020 |
X/Y dlouhý zdvih, zvedání paprsku |
Pohyb s dlouhým-zdvihem a vysoce{1}}zatížený překlad u velkých portálových frézek |
|
FF6320 |
Vysokorychlostní-osa posuvu |
Rychlý posuv na těžkých-obráběcích strojích |
|
FF8025 |
Vysoce{0}}výkonná osa rychlého posuvu |
Rychlý posuv na těžkých-obráběcích strojích |
technické parametry pro cNC kuličkový šroub
| Položka | Standardní parametry |
| Materiál šroubu | Konstrukční ocel GCr15 / Carburizing Alloy |
| Tvrdost kalení | HRC60±2 |
| Struktura předpětí | Předpětí s dvojitou maticí, bez vůle převodovky |
| Typ montáže | Pevný-Pevný typ (standardní pro ultra-dlouhý zdvih) |
| Použitelný zdvih | 1500-8000 mm, přizpůsobitelné |
| Přesnost polohování | Menší nebo rovno 0,008 mm/300 mm |
| Příslušenství | Teleskopický kryt proti prachu, ocelový chránič opasku |
| Podmínky aplikace | Velké zatížení, nepřetržitý{0}}dlouhý provoz se zkracováním času |
Jak vybrat CNC kuličkový šroub
Nejprve vypočítejte skutečné zatížení, abyste se ujistili, že je nižší než jmenovité dynamické a statické zatížení, což umožňuje dostatečnou bezpečnostní rezervu. Dále snižte využití zátěže v podmínkách silného nárazu{1}}zatížení, abyste zabránili deformaci a poškození šroubu.
Za druhé, vyberte stupeň přesnosti na základě požadavků na umístění zařízení. Třída C5 je upřednostňována pro přesné obrábění, zatímco třída C7 je vhodná pro obecná CNC zařízení, čímž se vyhýbá slepému používání vyšších specifikací, které zvyšují náklady. Přiměřeně přizpůsobte průměr šroubu a vedení, přísně kontrolujte poměr délky -k-průměru pro dlouhé zdvihy, abyste zajistili tuhost konstrukce a předešli problémům s rezonancí při vysokorychlostním provozu.
Současně přizpůsobte vedení provozní rychlosti, vyvažte účinnost přenosu a výstupní tah a přísně dodržujte rozsah hodnot DN, abyste zabránili vysokoteplotnímu opotřebení. Pro předpětí upřednostněte konstrukci s dvojitou-maticí a vyberte vhodný stupeň předpětí na základě hmotnosti nákladu, abyste eliminovali vůli převodovky a zlepšili provozní stabilitu.
Při výběru také ověřte kritickou rychlost a životnost, odpovídající vhodné koncové{0}}způsobu instalace podpory, aby se přizpůsobila struktuře převodu obráběcího stroje. Při každodenním provozu zvažte souosost instalace, ochranu před mazáním a provozní rychlost, abyste zajistili přesnost obrábění CNC zařízení a provozní stabilitu při současném prodloužení životnosti šroubu, vyvážení praktičnosti a hospodárnosti.
