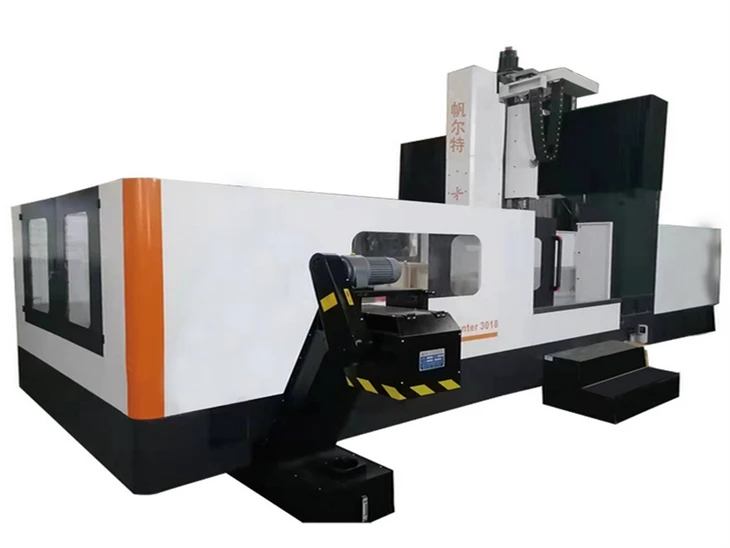

Dvousloupový CNC stroj
Popis produktů
Dvousloupový CNC stroj, známý také jako dvousloupové obráběcí centrum nebo můstkové obráběcí centrum, je typ obráběcího stroje s počítačovým numerickým řízením (CNC), který se používá pro přesné obrábění velkých a těžkých obrobků. Nazývá se „dvousloupový“ kvůli jeho konstrukci, která zahrnuje dva svislé sloupy na každé straně pracovního stolu, které poskytují zvýšenou stabilitu a tuhost, což umožňuje přesné a efektivní obrábění velkých součástí.
FRT-3018
| Položka | Hlavní parametr | |
| CNC operační systém | KND | |
| Velikost pracovního stolu | milimetr | 3000×1500 |
| Levý a pravý zdvih (X) | milimetr | 3000 |
| Tah tam a zpět (Y) | milimetr | 1920 |
| Zdvih nahoru a dolů (Z) | milimetr | 1000 |
| Vzdálenost od středu vřetena k vedení sloupu | milimetr | 260 |
| Vzdálenost od konce vřetena k povrchu pracovního stolu | milimetr | 170-1070 |
| T-drážka pracovního stolu (Číslo/velikost/mezera) |
milimetr | 6-26×150 |
| Kužel vřetena (model/průměr objímky) | BT50/Φ155 | |
| Použijte model stahovacího čepu | P50T－1 | |
| Rychlost vřetena (ot./min) | ot./min | 6000 |
| Specifikace kuličkového šroubu osy X | milimetr | 63×16 |
| Specifikace kuličkového šroubu osy Y | milimetr | 50×12 |
| Specifikace kuličkového šroubu osy Z | milimetr | 50×10 |
| Přesnost polohování obráběcího stroje (GB/T 20957.4-2007 standardní) |
milimetr | 0.01 |
| Opakovaná přesnost polohování stroje nástroje (norma GB/T 20957.{1}}) |
milimetr | 0.01 |
| Rychlý posun osy X/Y/Z | m/min | 10/12/10 |
| Rychlost řezání | m/min | 8 |
| Režim přenosu vřetena | Synchronní pohon ozubeným řemenem | |
| Režim převodu a převodový poměr servomotoru osy XYZ | redukce v ose X přímo připojená 4:1; YZ přímo připojený přenos Y-osa 1:1,Z-osa 1:1 |
|
| Specifikace vedení os X,Y | Těžká válečková lineární vedení osy X se čtyřmi 55-rozměry; Těžká válečková lineární vedení osy Y se třemi 55-rozměry |
|
| Specifikace vedení osy Z | Obdélníková tvrdá kolejnice | |
| Čtvercová velikost berana | milimetr | 420×420 |
| Výkon vřetena | KW | 22 |
| Doporučený výběr parametrů servomotoru | N·M | 35/35/40 |
| Proudění zdroje vzduchu | >0.5 | |
| Požadavky na napájení | 380V | |
| Výška polštáře postele | milimetr | 30 |
| Nosnost pracovního stolu | Kg | 8T |
| Rozměry stroje | milimetr | 8000×3000×3000 |
| Nízká čistá hmotnost stroje | Kg | 30t |
části dvousloupového cnc stroje
Sloupce:Dva vertikální sloupy jsou hlavními konstrukčními součástmi stroje. Poskytují podporu a stabilitu příčnému nosníku a obráběcí hlavě. Sloupy jsou obvykle vyrobeny z vysoce odolné litiny nebo oceli, aby byla zajištěna tuhost a minimalizovány vibrace během obrábění.
Nosník:Příčný nosník je vodorovná konstrukce, která se klene mezi dvěma sloupy. Pracovní stůl a obráběcí hlava jsou připevněny k příčnému nosníku. Stejně jako sloupy je příčný nosník navržen tak, aby byl tuhý a poskytoval stabilní platformu pro obrábění.
Pracovní stůl:Pracovní stůl je povrch, na kterém je obrobek zajištěn pro obrábění. Lze jím pohybovat v osách X a Y pro přesné umístění obrobku pod obráběcí hlavu. Pracovní stoly na dvousloupových CNC strojích jsou často vybaveny T-drážkami nebo přípravky, které zajišťují obrobek pevně na místě.
Obráběcí hlava:Součástí obráběcí hlavy je vřeteno a řezné nástroje. Je zodpovědný za provádění různých obráběcích operací, jako je vrtání, frézování a řezání. Hlava může být vybavena automatickou výměnou nástrojů pro rychlou výměnu mezi různými nástroji bez ručního zásahu.
Vřeteno:Vřeteno je rotující součást, která drží řezné nástroje. Poskytuje rotační pohyb nezbytný pro operace řezání. Vřetena na dvousloupových CNC strojích mohou mít různý výkon a rychlost v závislosti na typu prováděného obrábění.
Měnič nástrojů:Mnoho dvousloupových CNC strojů je vybaveno systémem automatické výměny nástrojů (ATC). Tento systém umožňuje automatickou výměnu nástrojů během obráběcích operací, zvyšuje efektivitu a snižuje prostoje.
Kontrolní panel:Na ovládacím panelu je umístěn CNC řídicí systém, který zahrnuje počítač a software, který řídí pohyby stroje a operace obrábění. Operátoři používají ovládací panel k zadávání příkazů, načítání programů a sledování procesu obrábění.
funkce dvousloupového CNC stroje
Přesné obrábění:Dvousloupové CNC stroje jsou určeny pro přesné obrábění velkých obrobků, zajišťující přesné rozměry a hladké povrchové úpravy.
Těžké obrábění:Díky své robustní konstrukci zvládnou tyto stroje náročné operace obrábění materiálů, jako jsou kovy, plasty a kompozity.
Víceosé obrábění:Dvousloupové CNC stroje často nabízejí víceosé možnosti, což umožňuje složité a složité obráběcí operace z různých úhlů.
Všestrannost:Tyto stroje mohou provádět širokou škálu obráběcích operací, včetně frézování, vrtání, vyvrtávání, závitování a dalších.
Vysoká produktivita:Automatické měniče nástrojů a pokročilé CNC řídicí systémy přispívají ke zvýšení produktivity tím, že zkracují manuální zásahy a časy nastavení.
Velká kapacita obrobku:Konstrukce dvousloupových strojů umožňuje obrábění velkých a objemných obrobků, které by na jiných typech CNC strojů nemusely být proveditelné.
souhrn
Celkově vzato, kombinace stability, přesnosti a všestrannosti dvousloupového CNC stroje z něj dělá cenný nástroj v průmyslových odvětvích, jako je letecký průmysl, automobilový průmysl, výroba těžkých strojů a výroba forem.
