VMC CNC

VMC CNC se dvěma lineárními kolejnicemi a jednou tvrdou železnici

Tato konfigurace kombinuje některé výhody lineárních kolejnic a pevných kolejnic. Lineární kolejnice mají vlastnosti rychlé rychlosti pohybu, vysokou přesnost a nízký odolnost proti tření a jsou vhodné pro vysokorychlostní řez a přesné obrábění. Tvrdé kolejnice mají výhody velké nosné kapacity a dobrou rigiditu a vydrží velké řezací síly. Proto je tento typ obráběcího centra vhodný pro příležitosti obrábění, které vyžadují vysokou přesnost a kvalitu povrchu, a zároveň vyžaduje určitou řeznou sílu, například v oblasti výroby formy. Lze jej použít ke zpracování malých a středně velkých plastových forem, formovacích forem atd., Které mohou nejen zajistit přesnost a povrchovou úpravu dutiny formy, ale také odolávat velkým řezným zatížením během hrubého obrábění; Při obrábění přesných částí, jako jsou některé malé strukturální části v leteckém poli, přesné části automobilových motorů atd., se také široce používá.

VMC Cncwith Three Lineární kolejnice

Konfigurace tří lineárních kolejnic umožňuje obráběcímu centru mít dobrý pohybový výkon a přesnost zadržení ve třech směrech souřadnic. Vysokorychlostní a vysoce přesné vlastnosti lineárních kolejnic jsou plně využívány, takže je zvláště vhodné pro vysokorychlostní řez a efektivní obrábění. V oblasti elektronické výroby může dosáhnout rychlého krmení a přesného umístění pro zpracování částí tenkých desek, jako jsou skořápky mobilních telefonů a počítačové pouzdra, což zlepšuje účinnost zpracování a kvalitu produktu; V oblasti přesného obrábění je vhodné pro zpracování různých vysoce přesných malých částí, jako jsou komponenty optických přístrojů, přesná ozubená kola atd., A může splňovat jejich přísné požadavky na přesnost rozměru a drsnost povrchu. Kromě toho, při některých příležitostech s hromadnou výrobou s vysokými požadavky na účinnost a přesnost zpracování, tří liniové kolejnice vertikální obrábění také funguje také dobře.

Kontaktujte hned

Magazine nástrojů

Kapacita časopisu Tool je důležitým hlediskem a je třeba jej vybrat podle složitosti úlohy zpracování a počtu požadovaných nástrojů. Obecně si malé obráběcí centrum může vybrat časopis nástrojů s 16 nebo 20 nástroji. Například, pokud se používá pro jednoduché zpracování dílů, existuje méně typů nástrojů a časopis nástrojů s 16 nástroji může v zásadě uspokojit potřeby; Zatímco velké a složité zpracování dílů může vyžadovat časopis nástrojů se 40 nebo ještě více nástroji. Typy časopisů nástrojů zahrnují typ bambusového klobouku, typ disku a typ řetězce. Magazine nástroje typu bambus HAT má jednoduchou strukturu a nízkou cenu, ale rychlost změny nástroje je pomalá, což je vhodné pro příležitosti, kdy není účinnost zpracování zvlášť vysoká; Magazine typu nástroje typu disku má rychlejší rychlost změny nástroje a je široce používán; Magazine nástroje typu řetězce má větší kapacitu a často se používá ve velkých obráběcích centrech.

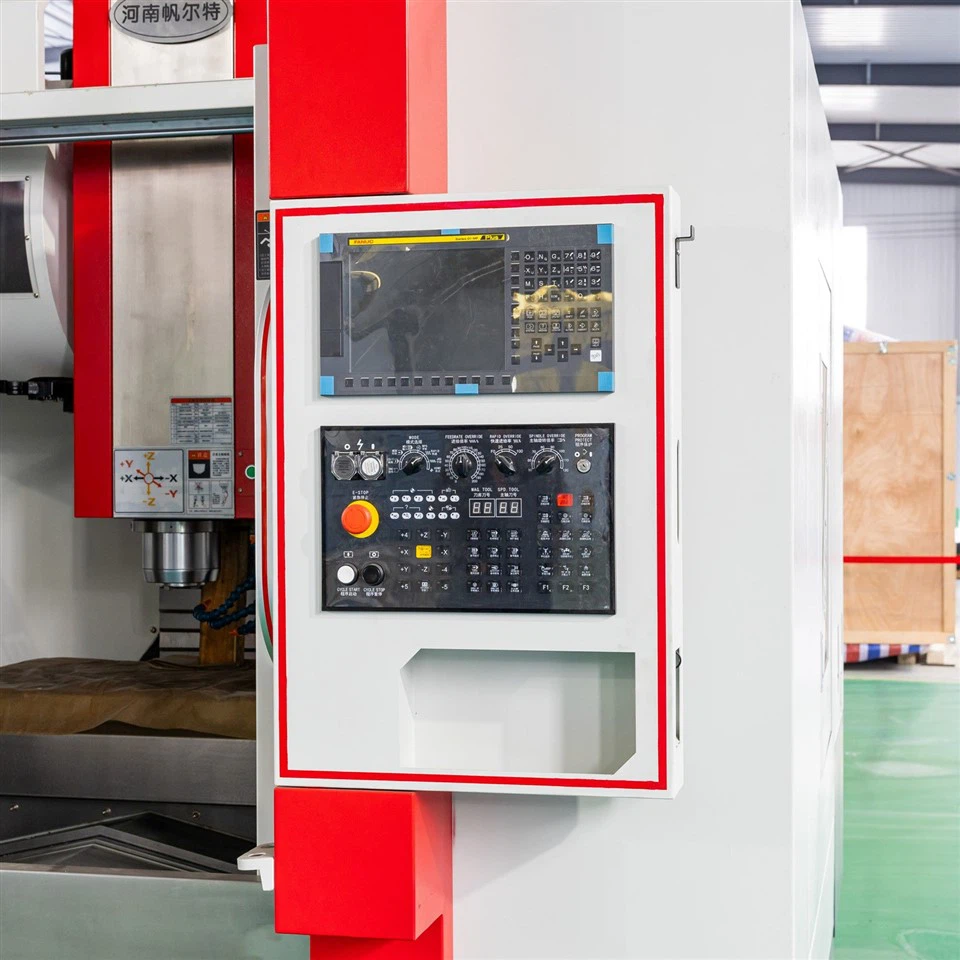

CNC systém

Systém CNC určuje výkon a funkci obráběcího centra. Systémy, jako jsou Fanuc a Siemens, mají stabilní výkon a výkonné funkce a jsou vhodné pro zpracování vysoce přesných a složitých dílů. Pro vysokotěsné zpracování plísní může špičkový systém FANUC poskytnout extrémně vysokou přesnost a stabilitu zpracování. Domácí systémy jako Huazhong a Guangshu jsou nákladově efektivní a široce používány v některých běžných mechanických zpracovatelských polích, která nevyžadují extrémně vysokou přesnost. Současně je nutné zvážit, zda je provozní rozhraní systému přátelské, zda metoda programování odpovídá návykům operátora a škálovatelnosti systému, aby se v budoucnu upgradovala funkce obráběcího centra.

Sonda

Sondy jsou rozděleny do kontaktních a nekontaktních typů. Kontaktní sondy mají vysokou přesnost měření a mohou přímo měřit velikost a polohu obrobků. Mohou být použity pro online měření obrobků a detekci nástrojů opotřebení. Při zpracování přesných dílů mohou kontaktní sondy přesně měřit klíčové rozměry obrobků, detekovat chyby zpracování v čase a kompenzovat je. Nekontaktní sondy, jako jsou laserové sondy, mají výhody rychlé rychlosti měření a bez poškození povrchu obrobku. Jsou vhodné pro rychlé měření komplexních povrchů. Při výběru sond by se mělo věnovat komplexní zvážení faktorů, jako je materiál, tvar, přesnost požadavků a prostředí zpracování obrobku.

Setters nástrojů

Settery nástrojů jsou rozděleny do manuálního a automatického. Manuální nastavovače nástrojů mají jednoduchou strukturu a nízké náklady, ale nízkou účinnost nastavení nástrojů. Jsou vhodné pro příležitosti, kdy úkoly zpracování nejsou těžké a požadavky na přesnost nastavení nástrojů nejsou nijak zvlášť vysoké. Automatické nástroje pro nastavení nástrojů mohou rychle a přesně měřit délku nástroje, poloměr a další parametry, což výrazně zlepšuje efektivitu a přesnost nastavení nástrojů a jsou vhodné pro hromadnou výrobu a vysoce přesné zpracování. Při výběru nástroje pro nastavení nástroje by měla být jeho přesnost měření, rozsah měření a kompatibilita s řídicím systémem obrábění, aby bylo zajištěno bezproblémové spojení s obráběcím centrem a realizovala automatizované zpracování.

Mezi základní funkce VMC CNC patří frézování, nudné, vrtání, klepání atd. Může přesně ovládat pohyb nástroje v trojrozměrném prostoru prostřednictvím systému CNC, aby bylo dosaženo komplexního zpracování obrysu. Může provádět řadu frézovacích operací, jako je frézování rovin, frézování dutin, zpracování povrchu kroku atd., A může také dokončit vrtání a nudné průměry dírky a operace klepnutí na nití různých specifikací. Má vlastnosti vysoké přesnosti, vysoké účinnosti, vysoké automatizace atd., Které mohou účinně zlepšit kvalitu zpracování a účinnost výroby.
