Těžký CNC soustruh

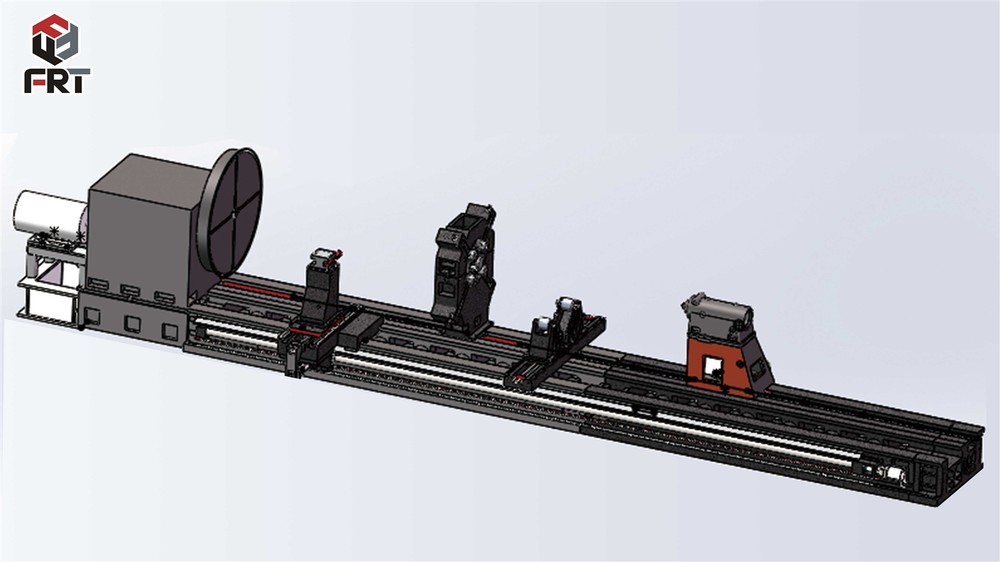

Vysoce výkonné cnc soustruhy jsou horizontální soustruhy speciálně navržené pro obrábění velkých obrobků. Jejich základními kritérii jsou maximální průměr otáčení 1000 mm nebo větší a maximální nosnost obrobku 10 t nebo větší. Mohou stabilně obrábět obrobky ve tvaru velké hřídele, kotouče a{4}}skořepiny. Pro splnění náročných-obráběcích potřeb v odvětví energetiky, stavby lodí a těžkého strojírenství je zařízení vybaveno cíleným vyztužením klíčových konstrukcí: velké-průměrové, vysoce{8}}přesné sklíčidlo zajišťuje bezpečné upnutí těžkých obrobků a zaručuje stabilitu upnutí; rozšířená vodicí-vodidla pro velká zatížení výrazně zlepšují tuhost chodu a účinně rozptylují řezné napětí; a vyztužené lože s tuhou konstrukcí a konstrukcí s torzní odolností dokáže odolat dvojímu zatížení vlastní hmotnosti obrobku a vysoké{10}}intenzitě řezných sil. V kombinaci s rozšířeným uspořádáním lože splňuje integrované potřeby obrábění ultra-dlouhých obrobků. Díky své vynikající-únosnosti a torzní odolnosti dokážou soustruhy pro těžké{15}}zátěže přesně splňovat požadavky na obrábění velkých obrobků ve výrobě špičkových{16}}zařízení.

Kontaktujte nyní

Vysoce výkonné cnc soustruhy jsou široce používány v energetice, dopravě, strojírenství, hutnictví a těžbě, vojenském a leteckém průmyslu a údržbě velkých zařízení. Mohou zpracovávat příruby větrných turbín, hlavní hřídele turbín, uzávěry jaderných a tlakových nádob, klikové hřídele lodí, nápravy železničních dopravních vozidel, hydraulické válce rypadel, válce válcovací stolice, sudy tankových děl, skříně raketových motorů, jakož i různé-průměrové, ultra{2}}dlouhé a ultraválcové díly, jako jsou lodní a ultraválcové{3}} díly, jako jsou elektrárny{3}}.

Odlévání a stárnutí základních součástí

Nosné součásti jádra-soustruhů pro těžké{1}}zátěže, jako je lože, sloup a příčný nosník, musí být odlity z vysokopevnostní litiny (např. HT300) nebo legované litiny. Po odlití je nutné umělé nebo přirozené ošetření stárnutím (trvající několik měsíců), aby se odstranilo vnitřní pnutí, zabránilo se deformaci při následném obrábění a používání a zajistila se stabilita zařízení.

Přesné obrábění základních součástí

Po stárnutí procházejí základní součásti hrubovacím a dokončovacím obráběním rovin, vodicích drah a montážních otvorů pomocí velkých portálových frézek a podlahových -vyvrtávaček a frézek. Vodicí vedení vyžadují procesy broušení a škrábání, aby byla zajištěna přímost, rovnoběžnost a další geometrická přesnost dosahující standardů na úrovni mikronů-, splňující požadavky na přesnost vedení a nosnost-při těžkém řezání.

Obrábění a montáž hlavních součástí

Systém vřetena

Vřeteno je vykováno z legované oceli, prochází tepelným zpracováním, jako je temperování a kalení, aby se zlepšila tvrdost a houževnatost, a následně CNC soustružení a broušení pro zajištění přesnosti. Používají se přesná válečková ložiska pro velká zatížení a během montáže je třeba přísně kontrolovat vůle, aby byla zajištěna rotační stabilita při vysoké rychlosti a velkém zatížení.

Systém podávání

Vodicí šrouby jsou většinou kuličkové šrouby nebo hydrostatické šrouby, které jsou broušeny a poté připojeny k servomotoru a převodovce, aby bylo dosaženo vysoce-přesného pohonu posuvu; nástrojový stojan využívá těžký-rotační nástrojový stojan, který může nést velké-nástroje, které splňují náročné požadavky na řezání.

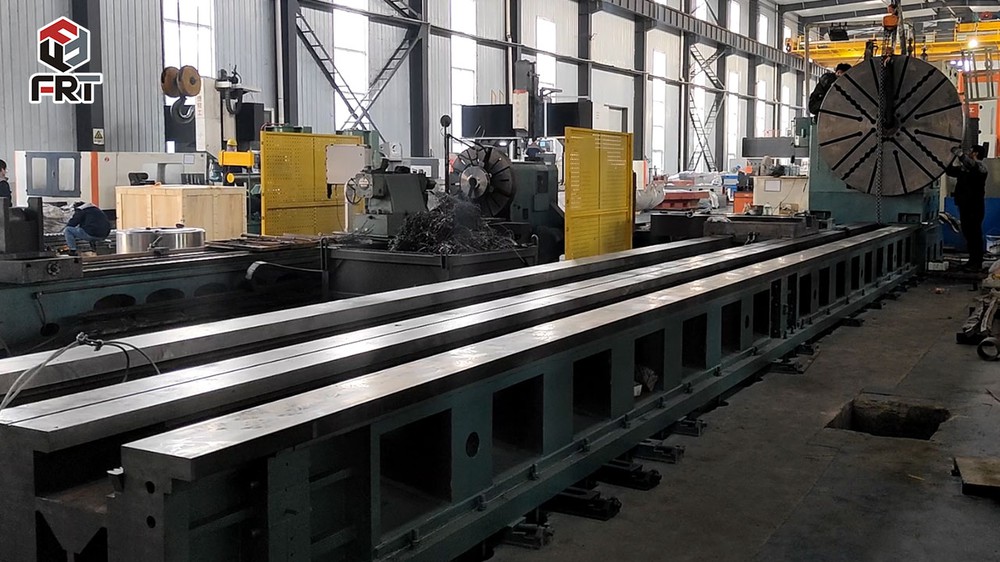

Montáž a ladění stroje

Lůžko, vřetenová skříň, podávací systém, nástrojový sloupek, koník a další komponenty jsou smontovány podle montážního postupu a je dokončena elektroinstalace a zapojení hydraulického, mazacího a elektrického systému. Poté se provedou bez{1}}zátěžové provozní testy, zátěžové testy a kontroly přesnosti. Úpravou parametrů každé součásti je zajištěna přesnost obrábění, provozní stabilita a bezpečnost zařízení při jmenovité zátěži, což v konečném důsledku splňuje průmyslové standardy nebo zákaznické-zákaznické požadavky.
