Horizontální nudné a frézovací stroj

Horizontální nudné a frézovací stroj je všestranný nástroj používaný pro přesné obrábění velkých a těžkých obrobků. Kombinuje schopnosti nudných a frézovacích operací spolu s pokročilými funkcemi, jako je multi - pohyb osy a ovládání CNC, aby se dosáhlo přesných a složitých obráběcích úkolů.

Odeslat dotaz

2025 frt

Představení produktu

Popis produktů

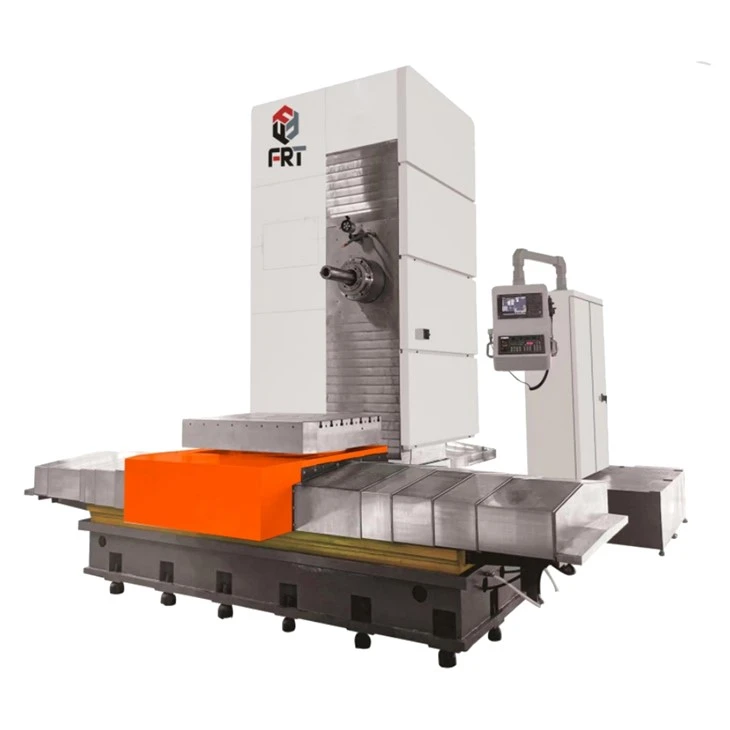

Horizontální nudné a frézovací stroj

Horizontální nudný a frézovací stroj je specializovaný obráběcí nástroj, který kombinuje schopnosti horizontálního nudného stroje a frézovacího stroje. Používá se pro přesné obrábění velkých, těžkých obrobků, které vyžadují přesné polohování a přesné řezné operace. Stroj se běžně používá v průmyslových odvětvích, jako je letecký průmysl, automobilový průmysl a výroba pro výrobu komplexních dílů, jako jsou bloky motoru, převodovky a turbíny.

Horizontal-Boring-And-Milling-Machine

Technická specifikace		Frt - b1600	Frt - b1800
Cestovat
Cestování pracovní tabulky (x/y/z)	mm	2500/1600/Z1600/W700	2800/1800/Z1800/W1000
Pracovní tabulka
Velikost tabulky	mm	1600x1600	1800x1800
Vřeteno
Dimenze vřetena	mm	130	160
Přesnost
Přesnost polohy	mm	0.015/1000	0.015/1000

Kontaktujte hned

funkce horizontálního nudného a frézovacího stroje

Nuda, jako základní funkce, může zvětšit nebo dokončit stávající díry do přesných rozměrů; Mezi funkce frézování patří vrtání, frézování obličeje, manuální frézování, frézování slotů a další operace za účelem vytváření složitých tvarů a funkcí na obrobcích; nudná funkce může přesně vyvrtat otvory různých velikostí a hloubky; Některé stroje jsou také vybaveny funkcemi klepání a mohou provádět závitové vřetena; S pomocí otočného stolu a pohybu ose více- může stroj vytvořit komplexní tvary, nakloněné povrchy a složené úhly na obrobku; Současně je stroj určen pro vysokou - Precision Creation a je vhodný pro aplikace, které vyžadují přísné tolerance a přesné polohování; Jeho polohování a zesílená strukturální úroveň je velmi vhodná pro zpracování těžkých produktů.

Hlavní přesné části horizontálního nudného a frézovacího stroje

cnc horizontal boring machine

Základní funkce strojního stroje se spoléhají na koordinovaný provoz více přesných komponent. Vřeteno, centrální osa pro fixaci a rotaci řezného nástroje, vyžaduje vysokou přesnost výroby, aby se přímo určila přesnost obrábění. Složky nástroje pro vodicí stroj Pokyny podél os X, Y a Z a vyžadují přesné obrábění a údržbu ke snížení tření a zajištění přesnosti. Kulové šrouby převádějí rotační pohyb na lineární pohyb a poskytují kritickou podporu pro přesné umístění komponent a klíčový prvek při dosahování těsných tolerancí. Měřítka a kodéry, působící jako reálné - Senzory zpětné vazby časové polohy, umožňují přesné řízení a kompenzaci chyb, což dále zvyšuje přesnost obrábění.

Současně musí být příslušenství pro pracovní stůl a pracovní stůl vyráběno s vysokou přesností, aby se zajistilo, že obrobku bude bezpečně uplatněno a přesně umístěno během obrábění. Přesný výběr a umístění nástrojů nástrojů je zásadní pro udržení konzistentní kvality obrábění. Systémy chladicí kapaliny a mazání poskytují základní podporu pro celkovou přesnost udržováním stabilních teplot a snižováním tření. Vysoká - Kvalitní ložiska vřetena zajišťují hladké a přesné rotaci vřetena, minimalizují házení a vibrace. Řídicí systém CNC poskytuje přesné a spolehlivé příkazy, což vede přesnou kontrolu pohybu stroje a procesů obrábění. Tuhost a stabilita poskytovaná základnou a rámem zajišťuje, aby stroj udržoval přesnost i při obrábění těžkých obrobků.

Co lze zpracovat?

Horizontální nudné a frézovací stroje s rotačními stoly mohou zpracovat řadu složitých dílů, včetně krabic vřetena pro stroj, těla převodovky a dalších částí krabic, a mohou provádět nudné otvory, frézovat letadla a vrtání na nich; Mohou také zpracovat součásti držáku a kompletní multi - frézování obličeje a zpracování díry; Jsou také vhodné pro díly disku a pomocí otočné tabulky lze dosáhnout kruhového indexování pro zpracování radiálních otvorů, drážky koncových obličeje atd.; Současně dokážou zvládnout speciální - tvarované části, upravit úhel obrobku otáčením pracovního stolu a úplným nudným, frézováním, vrtáním a dalšími procesy různými směry. Je to zvláště vhodné pro komplexní části, které vyžadují zpracování stanice multi -.
