Milling stroj na podlahový typ
Popis produktů

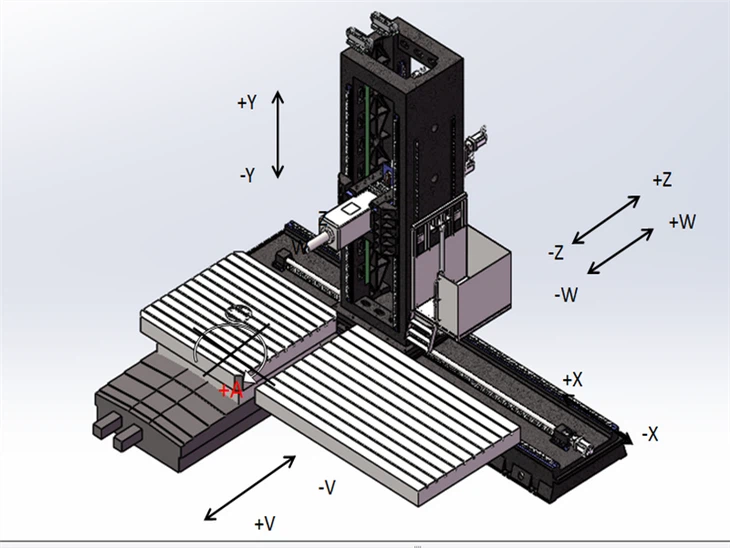

Millingový stroj typu podlahy je velký průmyslový stroj používaný pro těžkopádné frézky na velkých obrobcích. Je speciálně navržen tak, aby zvládl podstatné obrobky, které by mohly být příliš velké nebo těžké pro tradiční stolní nebo mleté stroje. Označení „podlahového typu“ se týká jeho velikosti a skutečnosti, že je obvykle namontována na podlaze výrobního zařízení kvůli jeho obrovské velikosti a hmotnosti.
Produkty ukazují
| Technická specifikace | FRT-T130 | FRT-T160 | FRT-T200 | |
| Cestovat | ||||
| Cestování pracovní tabulky (x/y/z/w) | mm | X (4000-6000) | X (6000-8000) | X (8000-10000) |
| mm | Y (2000-3000) | Y (2000-3000) | Y (2000-3000) | |
| mm | Z (800) | Z (1000) | Z (1200) | |
| mm | W (700) | W (1000) | W (1200) | |
| Vzdálenost od povrchu vřetena k pracovnímu stolu | mm | 0-3000 | 0-3000 | 0-4000 |
| Vodicí kolejnice | Dvě lineární vodicí kolejnice, jedna tvrzená kolejnice | |||
| Pracovní tabulka | ||||
| Velikost tabulky | mm | Přizpůsobení | Přizpůsobení | Přizpůsobení |
| Maximální zatížení pracovní tabulky | T | 15/㎡ | 15/㎡ | 15/㎡ |
| Vřeteno | ||||
| Kužele vřetena (průměr modelu rukávu) | BT50 | BT50 | BT50 | |
| Motor vřetena | KW | 26 | 35 | 45 |
| Rychlost vřetena | RPM | 2000 | 2000 | 2000 |
| Přesnost | ||||
| Přesnost polohy | mm | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| Opakovaná přesnost polohy | mm | ±0.01 | ±0.01 | ±0.01 |
| Velikost | ||||
| Čistá hmotnost | T | asi 55 ~ 70 | asi 90 ~ 130 | asi 125 ~ 165 |
model
| FRT-T160 | |||
| Položka | Hlavní parametr | ||
| CNC ovládání | Siemens 828dsl | ||
| Tabulka | Velikost tabulky | mm | 2000×6000 |
| Nakládací kapacita pracovní tabulky | t/m² | 15 | |
| Specifikace T-Slot (šířka/mezera/číslo) | 26×200×10 | ||
| Cestovat | X osa | mm | 6000 |
| Y osa | mm | 3000 | |
| Z osa | mm | 1000 | |
| Travel vřeteno (W osa) | mm | 1000 | |
| Vřeteník | Režim pohonu vřetena | Převodovka | |
| Hlavní výkon motoru | KW | 45 | |
| Rychlost vřetena | RPM | 1-2000 | |
| Vřeteno dia | mm | Φ160 | |
| Zúžení vřetena a specifikace | IS07: 24no50 | ||
| Vytáhněte typ šroubu | P50t -2- MAS403 | ||

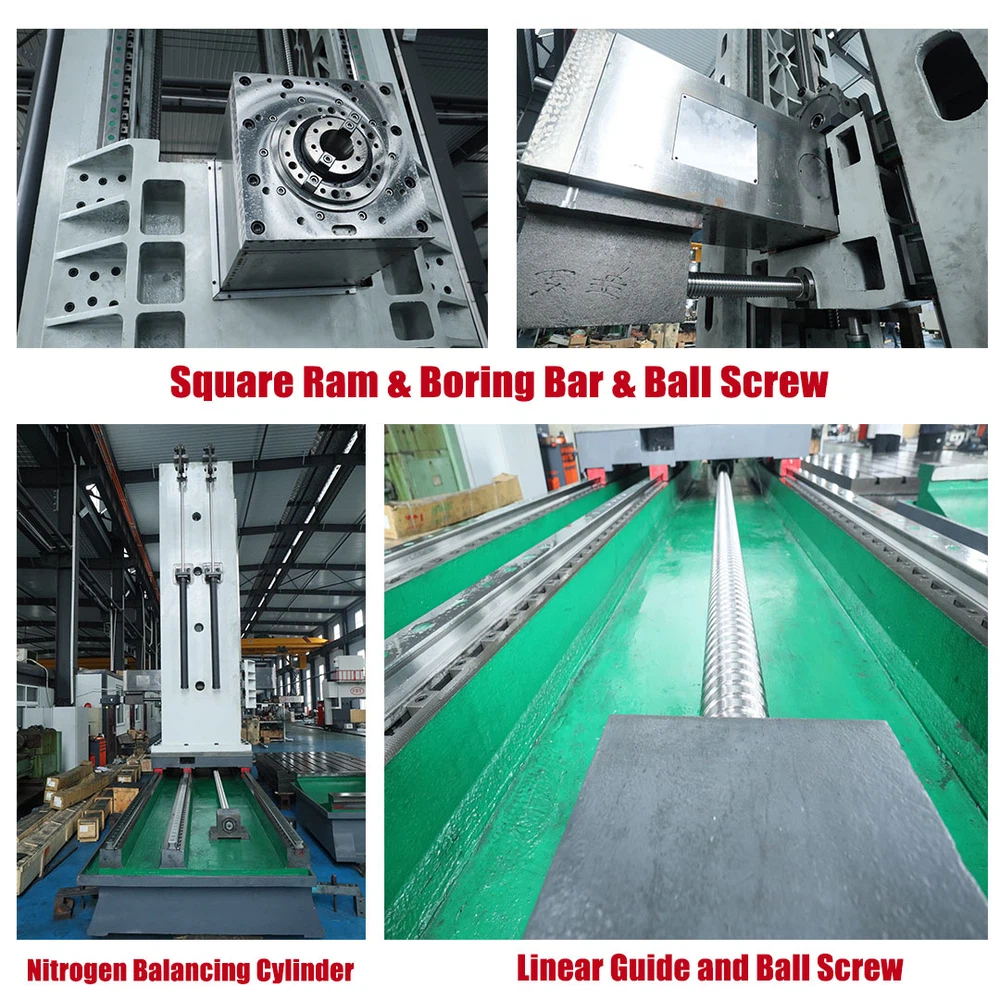

| RAM sekce | mm | 480×480 | |
| Točivý moment vřetena (max) | Nm | 2590 | |
| Povrch vřetenového nosu na stůl | mm | 200-3000 | |
| Kulový šroub | Kuličkový šroub (osa x) | mm | 100×20 |
| Kulový šroub (osa y) | mm | 80×16 | |
| Kulový šroub (osa z) | mm | 63×12 | |
| Kuličkový šroub (osa w) | mm | 63×12 | |
| Vodicí kolejnice | Vodicí kolejnice (osa x) | Čtyři 65 Specifikace těžkoprávného typu válce Lineární pohyb na ose x | |
| Vodicí kolejnice (osa y) | Čtyři 55 Specifikace těžkoprávného typu válce Lineární pohyb na ose y | ||
| Průvodce kolejnice (z osa) | Square Ram Hard Slide Rail | ||
| Krmivo | Rychlost frézování x, y, z, w osa | M/min | 6/6/6/6 |
| Rychlá x, y, z, w osa | M/min | 10/10/10/2 | |
| Servo Motor Power pro X, Y, Z, W | KW | 9.75/ 7.17/ 7.75 | |
| Točivý moment servomotoru × redukční převodovka pro X, Y, Z, W | Nm | 50×5/48×5/48×5 | |
| Rychlost servomotoru pro X, Y, Z, W | RPM | 5000/ 3000/3000 | |
| Nástrojový časopis (volitelné) | Kapacita časopisu | T | [40,60] |
| Vřeteno nos | BT50 | ||
| Vytáhněte stud | P50t -2- MAS403 | ||
| Maximální průměr (plný nůž/prázdný) | mm | Φ125/Φ250 | |
| maximální délka | mm | 400 | |
| maximální hmotnost | kg | 25 | |
| Přesnost polohování (standardy: GB/T19362. 1-2003) | X osa | mm | 0.02 |
| Y osa | mm | 0.02 | |
| Z osa | mm | 0.02 | |
| W osa | mm | 0.02 | |
| Opakovaná přesnost polohování (standardy: GB/T19362. 1-2003) | X osa | mm | 0.015 |
| Y osa | mm | 0.015 | |
| Z osa | mm | 0.01 | |
| W osa | mm | 0.015 | |
| Požadavky na napájení | Třífázová 380V | ||
| Kapacitance | KVA | 145 | |
| Hmotnost stroje | T | 105 | |
| Dimenze stroje | mm | 11500×3000×5800 | |
Charakteristiky stroje na frézování podlahy
Velikost a kapacita:Tyto stroje mají velikost masivní a mají vysokou váhovou kapacitu. Jsou schopni manipulovat s extrémně velkými obrobky, takže jsou vhodné pro průmyslová odvětví, jako je letecký průmysl, automobilový průmysl a těžké stroje.
Rigidita a stabilita:Millingové stroje typu podlahy jsou postaveny se silnou a tuhou strukturou pro zvládnutí těžkých řezných sil a zajištění stability během obrábění. Tato rigidita pomáhá udržovat přesnost a přesnost i při práci na velkých obrobcích.
Síla vřetena:Jsou vybaveny vřeteny s vysokým výkonem pro zpracování těžkých řezných operací. To jim umožňuje efektivně odstranit materiál z obrobku, a to i za náročných podmínek.
Všestrannost:Millingové stroje typu podlahy mají často více os, což umožňuje komplexní operace obrábění. Mohou provádět operace, jako je vrtání, nudné, klepání a frézování obrysů, což z nich činí všestranné pro různé výrobní procesy.
Přesnost:Navzdory jejich velikosti jsou tyto stroje navrženy tak, aby udržovaly vysokou přesnost a přesnost při obrábění. K dosažení přesných výsledků přispívají pokročilé kontrolní systémy, přesné polohovací mechanismy a rigidní konstrukce.
Hlavní funkce stroje typu podlahy
Frézování:Primární funkcí stroje na frézování podlahy je odstranění materiálu z obrobku pomocí rotačních řezaček. Může provádět různé typy frézování, včetně frézování obličeje, periferního frézování a frézování na konci.
Nudný:Millingové stroje typu podlahy mohou provádět nudné operace, které zahrnují zvětšení nebo dokončení stávajících děr v obrobku. To je často zásadní pro vytváření přesných děr ve velkých součástech.
Vrtání:Tyto stroje mohou také provádět vrtné operace a vytvářet díry v obrobku. To je nezbytné pro úkoly, jako je vytváření otvorů pro šrouby, spojovací prvky nebo jiné komponenty.
Obrys:Millingové stroje typu podlahy mohou sledovat složité cesty a vytvořit složité tvary a obrysy na velkých obrobcích. To je zvláště užitečné v průmyslových odvětvích, která vyžadují přesné tvarování, jako je výroba letectví a plísní.
Řezání vláken: Některé stroje na frézování typu podlahy mohou provádět operace závitu a vytvářet interní nebo externí vlákna na obrobcích.
Tváří v tvář:Tváří v tvář obrábění povrchu obrobku za účelem vytvoření rovného povrchu kolmého k ose vřetena. Millingové stroje typu podlahy mohou provádět operace na velkých površích.
FAQ
Otázka: Jste obchodní společnost nebo továrna?
Odpověď: Jsme továrna a výrobce.
Otázka: Jaké je vaše minimální objednané množství?
A: kus.
Otázka: Nabízíte vzdálené koučování a školení?
A: Ano.
